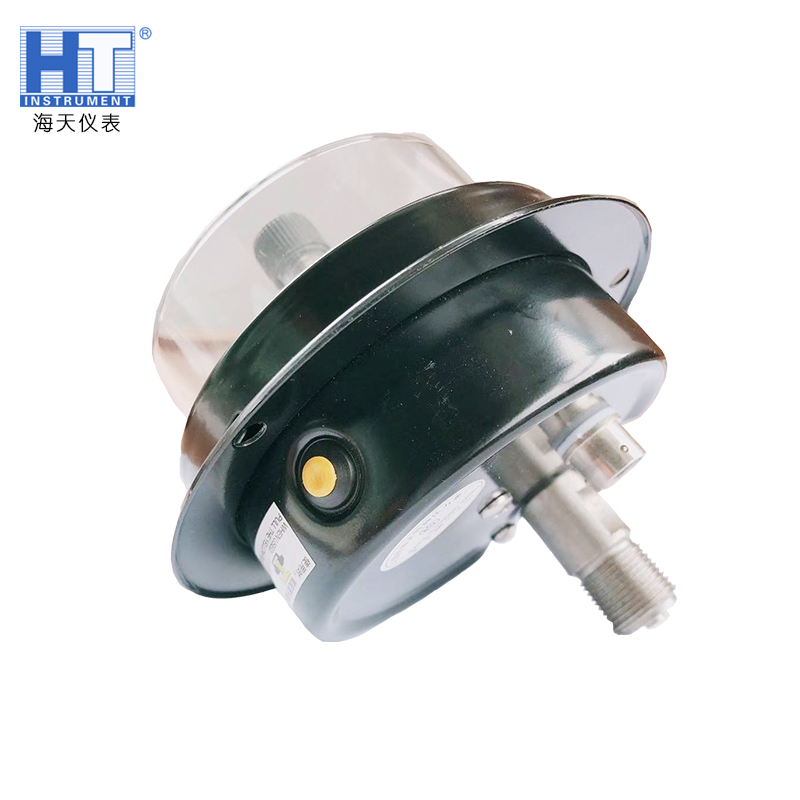

耐震电接点压力表

产品分类:耐震电接点压力表
电接点压力表 YXC系列磁助式电接点压力表 采用了磁力作用的电接点装置,具有额定功率大、发信可靠、接点寿命长等优点,有 一定的抗介质脉动和环境振动性能。 YXNC系列 产品在YXC产品的基础
订购热线:0510-85625533
产品详情

电接点压力表



  YXC系列磁助式电接点压力表采用了磁力作用的电接点装置,具有额定功率大、发信可靠、接点寿命长等优点,有
一定的抗介质脉动和环境振动性能。
  YXNC系列产品在YXC产品的基础上,依靠充填阻尼液、装置阻尼管、阻尼片、阻尼螺钉等措施,显著提高了抗介质脉动和环境振动性能,延长了产品使用寿命。其抗振动结构可有效抑制指针的抖动、冲击,保护接点,使仪表指示清晰,电信号切换可靠,工作稳定。
  YXNC-BF系列耐震耐腐蚀电接点压力表,因全部零部件采用不绣钢材料制作,所以既可检测腐蚀性较强介质的压力,又能正确发信,实现自动控制。

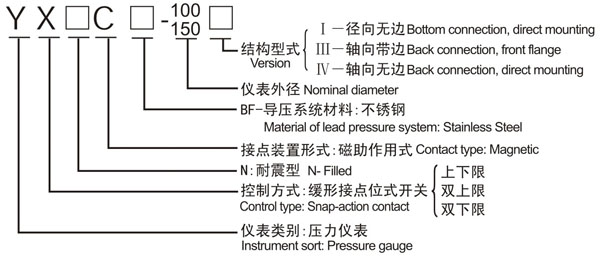

型号标示

产品功能及主要技术参数
名称  型号  测量范围  精确度等级 允许介质工作温度 接头螺纹
指示 设定值
接通 断开
磁助式电接点压力表  YXCl00/150 0~0.16至60及
-0.1~0.06至2.4

0~0.16 to 60 and
-0.1~0.06 to 2.4

1.6


1.6

4 -40~70℃ M20×1.5
(※G3/8)

  (※Gl/2)
耐震磁助式电接点压力表 YXNCl00/150 5
-25~55℃
全不锈钢电接点压力表 YXC-BFl00/150 0~0.16至60及
-0.1~0.06至2.4

0~0.16 t0 60 and
-0.1~0.06 t0 2.4
4
全不锈钢耐震电接点压力表  YNXC-BFl00/150 5

注: ①标有“※”的型号应定制,②属测量范围以外的标度须特制。③隔离式的软管长度为1.2.3.4.6.8.M(其中2M为优先长度)。④工作环境振动频率不大于25Hz,振幅不大于0.5mm。⑤YXNC系列防护等级: IP64。如配防水接线盒可达IP65,但需定制。

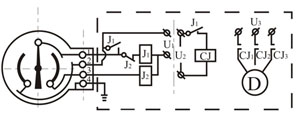

接线示意图及触头参数
1.触头功率——30VA(阻性负载)

              2.最大工作电压——DC·220V或AC·380V
                             安全工作电压:DC·24V

                  3.最大工作电流——1A,安全工作电流:0·1A
接线颜色:1.黄 2.蓝 3.红 4.接地

YXC磁助式电接点压力表外形尺寸

型号 外形尺寸
A B H C D D1 D2 d d0 E M
YXCl00—Ⅰ 41 42 35 18 98 89 20 ×1.5
YXCl00—IV 42 42 35 30 98 89 20 ×1.5
YXCl00—Ⅲ 42 37 40 30 98 132 89 118 6 1.2 20 ×1.5
YXCl50—Ⅰ 4l 47 34 17 148 138 20 ×1.5
YXCl50—IV 42 47 34 30 148 138 20 ×1.5
YXCl50—Ⅲ 42 40 41 30 148 181 138 165 6 2 20 ×1.5

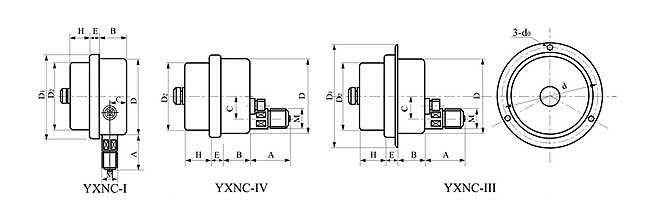

YXNC耐震电接点压力表外形尺寸


型号 外形尺寸
(Type) A B H C D D1 D2 d d0 E M
YXNCl00—Ⅰ 45 32 34 16 100 110 95 15 20 ×1.5
YXNCl00—Ⅲ 43 26 34 34 100 132 95 118 6 21 20 ×1.5
YXNCl50—Ⅰ 50 34 25 17 150 162 141 18 20 ×1.5
YXNCl50—Ⅲ 50 28 25 53 150 183 141 165 6 23 20 ×1.5
注:耐腐蚀型(—BF)外形尺寸与YXNC相同。
