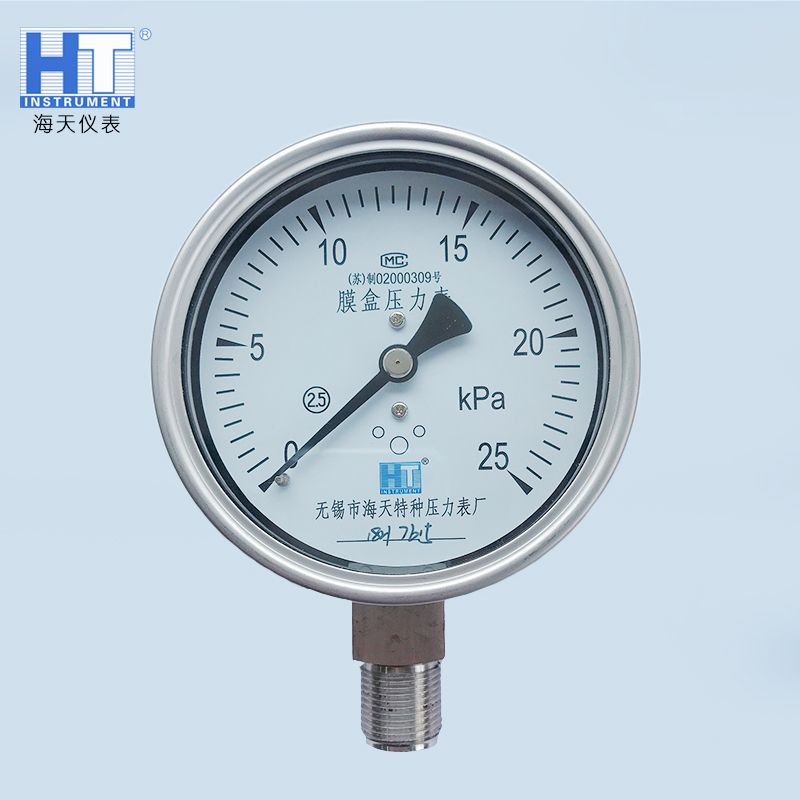

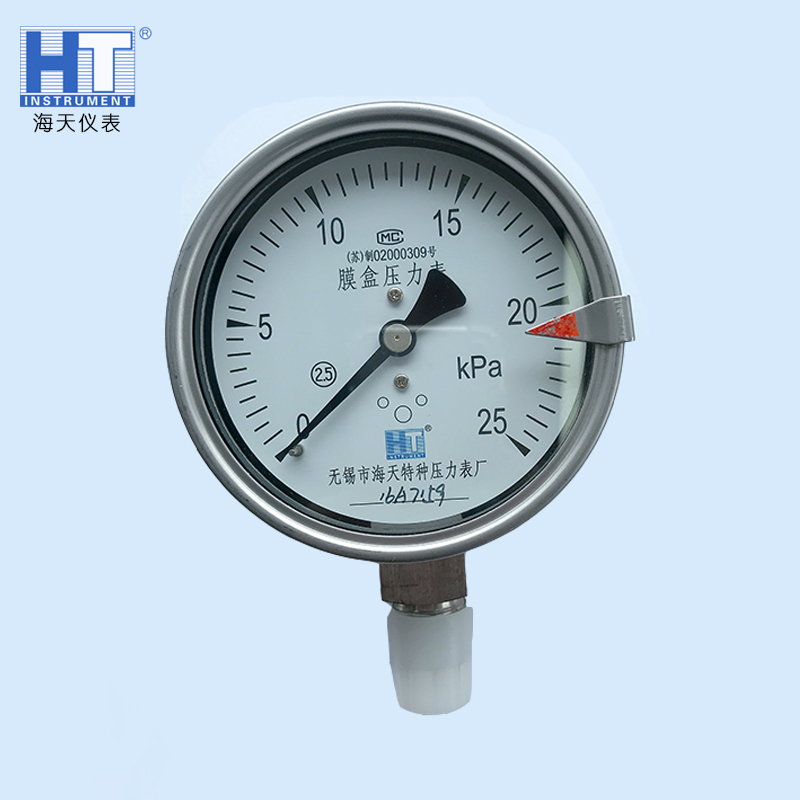

不锈钢膜盒压力表

产品分类：膜盒压力表
YE-系列膜盒压力表 适用于测量对铜合金不起腐蚀作用，无爆炸危险的微压和负压。广泛应用于锅炉通风和气体管道 等设备上，本仪表可以就地安装并现场指示。 不锈钢膜盒压力表是参照普通膜
订购热线：0510-85625533
产品详情
YE-系列膜盒压力表适用于测量对铜合金不起腐蚀作用，无爆炸危险的微压和负压。广泛应用于锅炉通风和气体管道
等设备上，本仪表可以就地安装并现场指示。
　　不锈钢膜盒压力表是参照普通膜盒压力表的结构特点而研制的，是采用不锈钢材料生产的具有耐腐蚀作用的微压表，可在耐腐蚀要求较高的工艺流程中测量各种流体介质的微压和负压，为国内企业进口设备中同类仪表实现国产化的理想配套产品。
结构原理
　　仪表由测量系统(包括接头、波纹膜盒等)、传动机构(包括拨杆机构、齿轮机构)、指示部件(包括指针与度盘)和外壳(包括表壳、表盖和表玻璃)所组成。仪表的工作原理是基于波纹膜盒在被测介质的压力作用下，其自由面产生相应的弹性变形，再经过齿轮传动机构的传动并予放大，由固定于机芯齿轮轴上的指针逐将被测值在度盘上指示出来。
　　(在结构上配有调零装置，可以方便调整零位。)
主要技术指示
测压范围及精度等级
型号 测压范围(Kpa) 精度等级
正压 负压 正负压
  0～1.6 -1.6～0 -0.8～+0.8 ±2.5％
±1.6％
YE60 0～2.5 -2.5～0 -1.2～+1.2
YE75 0～4 -4～0 -2～+2
0～6 -6～0 -3～+3
YEl00 0～10 -10～0 -5～+5
0～16 -16～0 -8～+8
YEl50 0～25 -25～0 -12～+12
0～40 -40-0 -20～+20
YE150BF 0～250Pa、0～400Pa、0～600Pa、0～1KPa

使用环境条件：温度-25～55℃，相对湿度≤80%
抗工作环境振动：V.H.3级

材料与用途
型 号 主要零部件材料 适用范围
测压元件 表壳 接头
普通膜盒压力表
YE-60.75.100.150		 锡青铜
QSn6.5-0.1		 冷轧钢板
20#		 黄铜
HPb59-1		 用于测量对铜合金无腐蚀性的气体或液体的
微小压力
轴向膜盒压力表
YE-100-IV
YE-100-Ⅲ		 锡青铜
QSn6.5-0.1		 冷轧钢板
20#		 黄铜
HPb59-1		 用于测量对铜合金无腐蚀性的气体或液体的
微小压力
全不锈钢膜盒压力表
YE-100-BF
YE-150-BF		 SUS316 1Cr18Ni9 SUS316
1Cr18Ni9		 用于在有腐蚀的环境中测量腐蚀性较强的气体或液体的
微小压力
外形尺寸

型 号 外 形 尺 寸 　　　　　　　　　　　　　　　ｍｍ
(Type) A B C D D1 d do E H M
YE-60 26 38 8 62 ／ ／ ／ ／ 57 14×1.5，G1/4”
YE-60Ⅲ 26 38 8 63 88 76 45 ／ 57 14×1.5，G1/4”
YE-75 ※ 30 46 9.5 74 ／ ／ ／ ／ 67 16×1.5，G3/8”
YE-75 Ⅲ※ 28 22 0 74 102 90 5 15 65 16×1.5，G3/8”
YE-100 37 51 15 98 ／ ／ ／ ／ 86 20×1.5
YE-100 Ⅳ 40 51 0 98 ／ ／ ／ ／ 91 20×1.5
YE-100Ⅲ 40 45 0 98 132 118 6 6 9l 20×1.5
YE-150 46 53 19 148 ／ ／ ／ ／ 120 20×1.5
YE-75BF 30 46 9.5 74 ／ ／ ／ ／ 67 16 ×1.5，G3/8”
YE-100BF 45 47 16 100 ／ ／ ／ ／ 95 20 ×1.5
YE-150BF 50 51 17 148 ／ ／ ／ ／ 124 20×1.5
※—外壳为不锈钢材料
订货须知
订货时，请明确名称、型号、材质、测量范围及工作温度(很重要)。
其次，被测压力的单位，一般为Kpa，如要mmH2O,mmHg或其他单位则需定制标牌。
